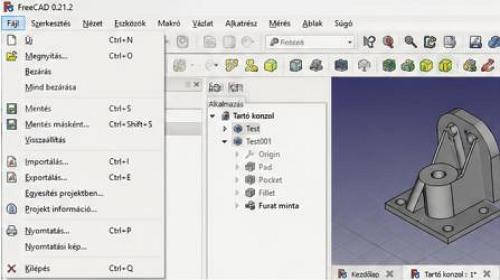

A FreeCAD egy ingyenes, nyílt forráskódú parametrikus 3D tervező, valamint geometriai program, amely tökéletes választás mérnökök, gépészek és építészek számára. Ez a kiváló 3D nyomtató barát eszköz erőteljes parametrikus modellező szolgáltatással és 2D vázlatkészítő modulokkal rendelkezik. Megkönnyíti az összetett tárgyak és komplex épület tervezési projektek megvalósítását. A szoftver teljes körű Magyar nyelvi támogatással érhető el. Grafikai programként fejlett vizuális lehetőségeket, rajzoló szolgáltatásokat is biztosít. A felhasználók munkáját makrók, automatizálható szkriptek és számos hasznos kiegészítő segíti a hatékonyabb alkotás érdekében.

Nagyszerű, nyílt forráskódú és ingyenes megoldás a FreeCAD mérnökök, fejlesztők és hobbi alkotók számára.

FreeCAD letöltés

Ez a geometriai program nem csupán egy egyszerű grafikai program, rajzoló, hanem egy teljes értékű, parametrikus 3D tervező, amely a legmodernebb technológiákat tartalmazza.

Parametrikus tervezési műveletekhez FreeCAD

A szoftver parametrikus modellező szolgáltatása lehetővé teszi, hogy a készülő tárgyak méreteit, tulajdonságait bármikor utólag egyszerűen módosítsuk. Ha változik egy paraméter, az egész modell automatikusan frissül. A feladatainkban beépített 2D vázlatkészítővel, feltételekkel, például párhuzamosság, merőlegesség, méretekkel biztosítja a pontos alaprajzok és keresztmetszetek megalkotását.

Alkatrészek tervezése

A FreeCAD rendkívül rugalmasan alkalmazkodik a különböző szakmák elvárásaihoz. A gépész szakemberek számára professzionális alkatrész-tervezési, szerelési és szimulációs környezetet biztosít. Ezzel párhuzamosan az építész területen dolgozóknak is kiváló. Hiszen hatékony épület tervező eszközként is funkcionál. Falakhoz, nyílászárókhoz, vagy teljes alaprajzokhoz.

Ideális gyártáshoz és otthoni alkotáshoz

3D nyomtatáskor a szoftver a megtervezett modelleket egy mozdulattal exportálja a leggyakoribb formátumokba, például STL. Így azonnal továbbíthatók a kellő szoftverekbe.

FreeCAD kiegészítők

A program funkcióit kiegészítők növelik, amelyeket az aktív fejlesztői közösség hoz létre. Ha valamilyen speciális funkcióra van szükség, a beépített csomagkezelőből könnyedén letölthetők ezek a bővítmények. Emellett a haladó felhasználók saját maguk is testre szabhatják a szoftvert. A beépített szkriptek és a rugalmas makró rögzítési lehetőségekkel a monoton, ismétlődő munkafolyamatok teljesen automatizálhatók. Nagyobb projektek esetén lehet hasznos.

Projektek szkriptekkel futtatása

A szoftver esetében a makrók rögzítése és a Python-alapú szkriptek írása rendkívül hatékony megoldást biztosít a tervezési folyamatok felgyorsítására. Mivel a segítségükkel egyetlen kattintással vagy egyéni paranccsal automatizálhatók a monoton, ismétlődő munkafolyamatok. Így akár komplex geometriai struktúrák, egyéni alkatrészek, vagy teljes projektek is dinamikusan felépíthetők a háttérben futó szkriptek segítségével.

Elérhetőség, platformok és a Portable kiadás

A FreeCAD cross-platform, azaz keresztplatformos szoftver, így nem kell kompromisszumot kötni az operációs rendszer kiválasztásakor. Beszerezhető Windows, macOS és Linux rendszerekre is. A Windows felhasználók számára ráadásul teljes körű Magyar nyelvi támogatás is elérhető. Rendkívül megkönnyíti a funkciók megismerését.

Különösen kedvelt a haladó és mobilis felhasználók körében a Portable kiadás. Ez a verzió nem igényel hagyományos telepítést, egyszerűen kibontható egy mappába a modellező. Akár egy külső adathordozóra, például egy pendrive-ra is. Ennek köszönhetően a FreeCAD bárhová magunkkal vihető. Azonnal futtatható Windows 11 operációs rendszert futtató számítógépeken is rajzoláshoz, modellezéshez anélkül, hogy telepítési folyamatokra lenne szükség.

Alternatívák

Amennyiben a program alternatíváit keresi az Autodesk Fusion egy rendkívül népszerű, felhőalapú professzionális megoldás gépészeti tervezéshez. A Blender a szabadkézi, 3D modellezésben, szobrászatban és látványtervezésben kiváló. A LibreCAD egy kizárólag 2D műszaki rajzolásra szakosodott nyílt forráskódú alternatíva.

A parametrikus modellező, a FreeCAD használata

A FreeCAD használata a munkakörnyezetek, az úgynevezett munkapadok logikájára épül. Amelyek mindegyike feladathoz igazított eszközöket biztosít. A vázlatkészítéstől a gépészeti alkatrészek összeállításán át egészen a műszaki rajzok létrehozásáig. A munkafolyamat során a felhasználó először egy kétdimenziós, feltételekkel ellátott alakzatot hoz létre a vázlatkészítőben. Majd az elemzési vagy az alkatrész munkapadok segítségével ezt alakítja át pontos, háromdimenziós parametrikus testté. A méretei és tulajdonságai a tervezési folyamat bármely későbbi pillanatában rugalmasan módosíthatók.

FreeCAD tutorial, útmutató kezdőknek

A FreeCAD szolgáltatásainak elsajátítása a logikus, moduláris felépítésnek köszönhetően strukturáltan történik. Mivel egy parametrikus tervezőről van szó, a tanulást érdemes az alapoktól kezdeni, hogy megértsük a szoftver belső logikáját.

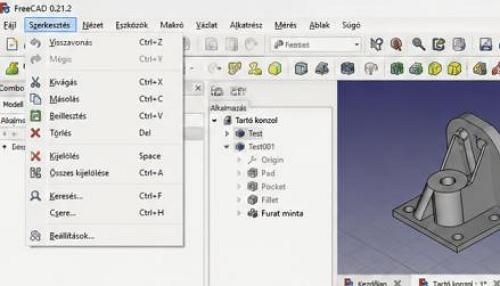

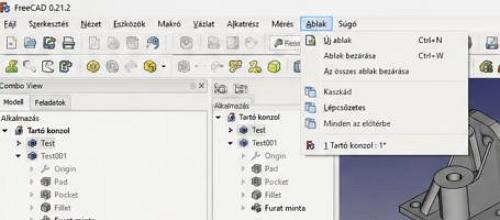

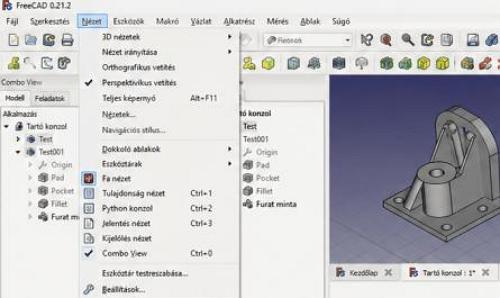

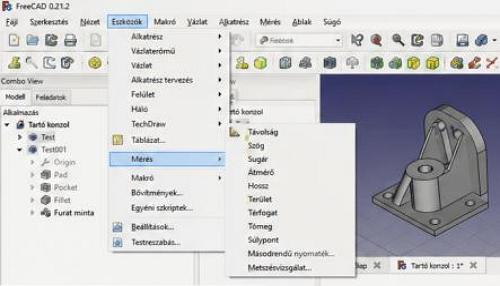

A felület és a munkapadok, a Workbenches megismerése

A program indítása után az első lépés a megfelelő munkapad kiválasztása a felső legördülő menüből. A FreeCAD különféle környezeteket használ a különböző feladatokhoz:

• Part Design: A gépészeti alkatrészek, szilárd testek háromdimenziós modellezésére szolgál.
• Sketcher: A kétdimenziós vázlatok precíz megrajzolására és méretekkel, kényszerfeltételekkel való ellátására.
• Draft: Alapvető 2D rajzolási és építészeti vázlatkészítő eszközöket nyújt.
• TechDraw: A megtervezett 3D modellekből készít szabványos, méretezett műszaki rajzokat (nézetek, metszetek).

Az első modell elkészítése lépésről lépésre

• Kezdés: Nyiss meg egy új dokumentumot, majd válts át a Sketcher munkapadra. Hozz létre egy új vázlatot (Sketch) a kívánt síkon (pl. XY sík).
• 2D Vázlat: Rajzolj egy egyszerű geometriai formát, például egy téglalapot vagy kört a rajzeszközökkel.
• Kényszerítés (Constraints): Használd a méret és geometriai kényszereket (függőleges, vízszintes, sugár, távolság), hogy a vázlat teljesen rögzítetté váljon.
• 3D Test (Extrúzió): Válts át a Part Design munkapadra, válaszd ki az elkészült vázlatot. Alkalmazd a Pad funkciót, amellyel a 2D alakzatot egy megadott magasságú 3D testté alakíthatsz.
• Módosítások: A modell testén további műveleteket végezhetsz, pl. furatok készítése a Pocket eszközzel, vagy élek lekerekítése. Bármelyik korábbi paramétert átírva a modell automatikusan frissülni fog.

Ajánlott források további tutorial bemutatókhoz

• Hivatalos dokumentáció: A FreeCAD hivatalos weboldalán található részletes kézikönyv (FreeCAD Documentation) az egyik legjobb kiindulópont.
• YouTube csatornák: Olyan oktatók videói, mint Mango Jelly Solutions FreeCAD projektje vagy Joko Engineering FreeCAD videóikiváló, gyakorlatias, lépésről lépésre követhető projekteket mutatnak be kezdőknek és haladóknak egyaránt.

A FreeCAD egy kihagyhatatlan szoftver mindazok számára, akik komoly, ipari szintű képességekkel rendelkező tervezőszoftvert keresnek. Rugalmassága, nyílt forráskódú jellege és a hazai nyelvű támogatásával a felhasználók körében egy népszerű parametrikus modellező program.
